Како машина за стезање округлих цеви може да оптимизује радне токове обраде цеви за производњу цеви са више спецификација?

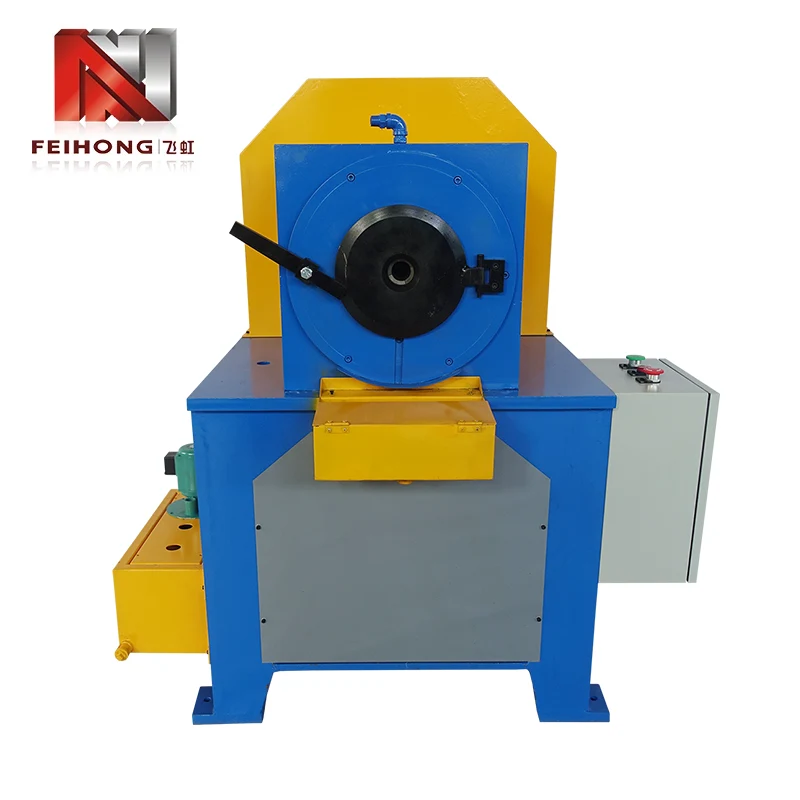

1. Основна логика рада иза опреме за смањење пречника цеви типа чекић

Скупљање пречника металне цеви је процес хладног обликовања који компримира спољашњи зид округлих цеви да би се постигло уједначено смањење спољног пречника цеви, а режим обликовања чекићем се ослања на континуирани циклични механички утицај како би се завршило постепено обликовање крајева цеви. За разлику од једнократног хидрауличног екструзионог обликовања које примењује статички притисак на цео сегмент цеви, опрема типа чекића користи клипне главе чекића да примени периодичну силу удара на површину цеви, равномерно распршујући притисак формирања на зид цеви и избегавајући локалну деформацију, пукотине или дефекте набора који се често јављају у статичкој обради екструзије.

Унутрашњи систем преноса енергије претвара силу ротације главног мотора у високофреквентно клипно кретање склопа чекића. Свако дејство удара примењује малу деформацију формирања на крај цеви, а стотине континуираних циклуса удара се акумулирају да би се завршила потребна величина скупљања пречника. Овај ниски деформациони напон у једној тачки ефикасно штити унутрашњу структуру металног зрна округлих цеви са танким зидовима, одржавајући уједначену дистрибуцију дебљине зида након формирања, што је критично за готове цеви које захтевају строгу контролу толеранције димензија.

За производне радионице које обрађују мале серије поруџбина са честим мењањем спецификација цеви, ова логика формирања удара доноси јединствене оперативне предности. Статичким хидрауличним машинама за скупљање је потребно дуго време држања притиска да би се завршило формирање, док ударно обликовање завршава цео поступак скупљања у року од неколико секунди након стезања цеви. Континуирани циклични ударни режим такође смањује потребу за предгревањем помоћне опреме за већину конвенционалних металних цеви, поједностављујући распоред пратећих објеката станице за обраду и смањујући додатни простор на производном спрату.

2. Комплетна унутрашња структура опреме за скупљање чекићне цеви

2.1 Главни погонски склоп

Основни енергетски модул усваја интегрисани мотор од 7,5КВ упарен са стабилним сетовима зупчаника преноса, преносећи снагу на јединицу за извршење чекића без средњег губитка енергије. Мотор је фиксиран унутар затвореног ормарића опреме са подлогама за изолацију од прашине и вибрација, који потискују механичке вибрације настале током рада чекића високе фреквенције и смањују сметње буке за околне процесне станице. Запечаћена структура кућишта такође спречава улазак металних остатака и расхладног мазива у намотај мотора, продужавајући непрекидно време рада погонске јединице у условима производње у дугим сменама.

Сет зупчаника мењача користи легуре отпорне на хабање са прецизном контролом зазора зупчаника, избегавајући прескакање зупчаника и слабљење излазне снаге након хиљада радних сати. Уграђена компонента за заштиту од преоптерећења аутоматски прекида напајање када се положај стезања цеви одступи или страни тврди предмети уђу у подручје формирања, спречавајући неповратна оштећења главе чекића и структуре преноса.

2.2 Извршна јединица за формирање ударним чекићем

Група главе чекића је компонента која формира језгро која долази у контакт са спољним зидом цеви, састављена од више симетричних делова чекића од легуре распоређених око осе стезања цеви. Током рада, делови чекића ротирају око централне осовине за позиционирање цеви док се клипају ка споља и према унутра, стварајући континуирану радијалну силу удара на површину цеви. Сваки комад чекића је опремљен заменљивим контактним чаурама отпорним на хабање, које се могу самостално раставити и заменити без уклањања целог склопа чекића, смањујући потешкоће у свакодневном одржавању.

Централна стезна глава за позиционирање цеви има самоцентрирајући дизајн стезања, аутоматски подешавајући напетост стезања према дебљини зида цеви како би се спречило површинско гребање полираних металних цеви. Аксијални покретни ход стезне главе покрива читав опсег дужине скупљања који подржава машина, фиксирајући цеви од 150 мм до 6000 мм постојано без аксијалног померања током циклуса обликовања ударцем.

2.3 Модул за брзо закључавање и позиционирање калупа

Калупи одређују коначну величину спољног пречника скупљених крајева цеви, а структура за фиксирање калупа опреме за стезање чекића усваја елементе за закључавање са брзим отпуштањем уместо традиционалног причвршћивања вијцима. База за позиционирање има стандардизоване скале за калибрацију величине, омогућавајући оператерима да прецизно поравнају позиције уградње калупа без поновног мерења након замене. Цео процес демонтаже и инсталације калупа захтева само једноставну ручну ротацију ручки за закључавање, елиминишући помоћне алате за демонтажу као што су кључеви и одвијачи.

3. Стандардни опсег параметара перформанси за обраду цеви са више спецификација

Серија опреме покрива три стандардна модела класификована по максималном опсегу обраде, обједињујући конфигурацију снаге језгра уз проширење прилагодљивости различитим интервалима пречника цеви. Комплетан опсег параметара покрива мале прецизне танке цеви до дебелих индустријских цеви за грејање, у потпуности покривајући главне типове цеви које се користе у индустрији хардвера, опреме за грејање и индустрије прецизних инструмената. У следећој табели су разврстани обједињени индикатори капацитета обраде које дели читава серија опреме:

Јединствена конфигурација снаге 7,5КВ обезбеђује конзистентан излаз ударне силе без обзира на обраду микро цеви од најмање 2 мм или максимално 40 мм дебљине зидних цеви. За ултра дугачке цеви близу 6000 мм, опрема може да сарађује са спољним помоћним оквирима за подршку цеви како би се одржало хоризонтално постављање цеви, избегавајући деформацију савијања цеви узроковану сопственом тежином током дугих операција формирања. Подесива напетост стезања стезне главе за позиционирање такође прилагођава танкослојне бакарне цеви, средње челичне цеви и дебеле цеви од нерђајућег челика без оштећења површинског удубљења након формирања.

4. Механизам за брзу замену калупа смањује време застоја опреме у производним линијама

Честа замена калупа је главни фактор који узрокује стагнацију производне линије за произвођаче који примају мешовите мале серије наруџбине са више спецификација. Традиционалне машине за скупљање цеви усвајају вишегрупне калупе за закључавање вијака, што захтева од оператера да проведу 30 минута или дуже на растављање, калибрацију и фиксирање калупа приликом промене величине цеви, а поновљено растављање такође лако доводи до клизања навоја и одступања од позиционирања база калупа, што утиче на конзистентност готових димензија цеви.

Структура за брзу замену калупа уграђена у опрему за скупљање цеви типа чекић редизајнира читаву логику закључавања калупа, уклањајући све фиксне компоненте завртња и усвајајући ручке за брзо закључавање са опругом. Ток операције прати једноставну секвенцу у три корака без компликованог рада на калибрацији:

• Отпустите бочну ручицу за закључавање да подигнете горњу покривну плочу за позиционирање калупа
• Извадите стари калуп за формирање и поставите калуп нове величине у стандардизовани жлеб за позиционирање
• Притисните поклопац и закључајте ручицу да бисте у потпуности завршили позиционирање и фиксирање калупа

Цео процес рада може да се заврши у року од 10 минута од стране једног оператера без помоћних алата, директно сечење застоја приликом замене калупа за више од две трећине у поређењу са традиционалном опремом причвршћеном вијцима. Стандардизовани жлеб за позиционирање елиминише кораке ручне калибрације, а уграђене ознаке скале на бази калупа обезбеђују да је сваки нови калуп инсталиран у истом хоризонталном и вертикалном положају, тако да толеранција димензија скупљених цеви неће варирати након сваке замене калупа.

За производне радионице са дневном променом спецификације више од пет пута, овај механизам брзе замене значајно побољшава ефективно радно време опреме током сваке смене. Оператери више не морају да резервишу дуге периоде чекања за прилагођавање калупа, а континуирани ритам обраде производне линије може се одржавати стабилно, ефективно повећавајући укупан број готових цеви обрађених по радном дану без повећања уложеног рада или продужења радних смена.

5. Главни типови цеви за примену погодни за технологију обликовања са ударцем

Карактеристика формирања ударца код обраде скупљањем чекићем производи нежну дисперзовану деформациону силу, тако да се уклапа у широк спектар производа од цеви са различитим дебљинама зида и металним материјалима. Вишеструке главне категорије цеви које се користе у индустрији прецизне производње могу да доврше формирање смањења пречника на овој опреми без додатних процедура хладног или врућег претходног третмана, укључујући четири типа цеви са језгром као што је наведено у наставку:

5.1 Цеви са Гонг врхом за хардверске декоративне компоненте

Цеви са гонг врхом захтевају глатко и равномерно скупљање на крајевима једне цеви без површинских огреботина, а цеви са гонг врхом од танког зида и легуре алуминијума су склоне пуцању под статичким хидрауличним притиском екструзије. Циклични ударни начин формирања чекићем са ниским напрезањем одржава површину цеви нетакнутом док довршава смањење пречника, одржавајући завршну обраду декоративних цеви без секундарних поступака полирања површине након формирања.

5.2 Једноглаве и двоглаве цеви за прецизне инструменте

Једноструке и двоглаве цеви за прецизне инструменте имају строге захтеве у погледу коаксијалности скупљених крајева, а недоследан статички притисак ће изазвати деформацију два краја двоглавих цеви. Група чекић са симетричним дистрибуцијом примењује уједначену радијалну ударну силу око централне осе цеви, обезбеђујући да део скупљања задржи савршену коаксијалност са оригиналним телом цеви, испуњавајући стандард толеранције монтаже прецизних сензорских инструмената и опреме за тестирање.

5.3 Хот Руннер грејне цеви за опрему за ливење

Цеви за грејање са врућим ходом спадају у цеви од нерђајућег челика средње дебљине, којима је потребно стабилно скупљање како би се уклопиле у унутрашњу уградну шупљину пластичних калупа. Стабилна излазна снага ударца од 7,5КВ може равномерно компресовати дебеле зидове цеви од нерђајућег челика, избегавајући локално стањивање зидова цеви узроковано неуједначеном силом екструзије. Формиране цеви за грејање одржавају конзистентну дебљину зида око дела скупљања, обезбеђујући уједначену проводљивост топлоте након уградње унутар водилица калупа.

5.4 Прилагођене округле цеви за мале серије са више спецификација

Многе фабрике за прераду метала примају раштркане мале серије наруџбине са десетинама различитих величина пречника цеви сваке недеље. Брза замена калупа опреме за скупљање чекићем омогућава брзо пребацивање између различитих спецификација цеви, што чини непотребним конфигурисање више одвојених машина за скупљање цеви за наруџбине различитих величина. Мали и средњи произвођачи обраде могу се ослонити на једну једину опрему за обављање свих задатака обраде смањења унутрашњег пречника производа округлих цеви у опсегу обраде од 2 мм до 40 мм.

6. Поређење између структуре за скупљање чекића и опреме за скупљање хидрауличких цеви

Две главне технологије за обликовање цеви са скупљањем доминирају тренутним тржиштима за обраду металних цеви: хидраулично статичко обликовање екструзијом и циклично ударно обликовање чекићем. Свака структура има одговарајуће применљиве сценарије производње, а избор одговарајуће опреме у складу са величином серије, материјалом цеви и фреквенцијом пребацивања спецификације може избећи неусклађене перформансе опреме ограничавајући ефикасност производње. Основне разлике у логици рада и сценаријима примене јасно су разврстане у следећој компаративној анализи:

6.1 Разлика у режиму примене силе

Хидрауличне машине за скупљање примењују једнократни статички притисак на цео део скупљања, завршавајући формирање у једном циклусу одржавања притиска. Тренутна вредност притиска је висока, погодна за цеви од угљеничног челика са дебелим зидовима са високом тврдоћом, али се лако стварају површинске боре и неуједначеност дебљине зида на танким цевима од меког метала. Опрема за скупљање чекићем акумулира мале деформације кроз стотине циклуса удара ниског интензитета, равномерно распоређујући напрезање формирања на зид цеви, што је погодније за танкозидне бакарне, алуминијумске и полиране декоративне цеви са строгим захтевима за квалитет површине.

6.2 Потреба за простором за производну линију и помоћном опремом

Машинама за скупљање хидрауличних цеви су потребне одговарајуће хидрауличке уљне станице, системи за циркулацију уља за хлађење и помоћне компоненте за регулисање притиска, које заузимају додатни подни простор поред тела главне машине. Опрема типа чекић интегрише све компоненте за напајање и извођење унутар једног затвореног ормарића, без независних хидрауличних потпорних система, смањујући укупну заузетост пода за скоро четрдесет процената. За компактне производне радионице са ограниченим простором за постављање опреме, опрема за скупљање чекића има очигледне предности распореда.

6.3 Спецификација разлике у ефикасности комутације

Већина хидрауличних машина за скупљање користи фиксне групе калупа закључане вишеструким завртњима, а време замене калупа у просеку прелази 30 минута. Структура калупа за брзо отпуштање опреме за скупљање чекића контролише целокупно време замене у року од 10 минута, што фабрикама доноси очигледне предности ефикасности са честим мењањем спецификација и малим серијама наруџби. За линије за масовну производњу са фиксном величином једне цеви, хидраулична опрема са већим појединачним притиском за формирање може имати већу брзину обраде појединачних делова, али опрема за чекић добија свеобухватну ефикасност у флексибилним производним окружењима са мешовитим спецификацијама.

7. Стандардизација операција за продужење радног века калупа за формирање

Калупи су главне потрошне компоненте опреме за обраду цеви које се скупљају, а стандардизовани свакодневни радни кораци могу ефикасно смањити абнормално хабање, огреботине и деформацију унутрашњих површина калупа, продужавајући употребљиви циклус сваког сета калупа и снижавајући дугорочне трошкове замене компоненти за радионице за обраду. Комплетан сет стандардизованих оперативних норми покрива три кључне везе пре, током и после рада опреме:

• Преглед калупа пре операције: Обришите унутрашњу површину калупа чистом меком крпом да бисте уклонили метални прах и остатке мазива; проверите да ли има ситних удубљења и огреботина на унутрашњем зиду калупа, замените истрошене калупе пре обраде ако постоји оштећење површине
• Предтретман цеви у раду: Нанесите танак слој специјалног мазива за формирање метала равномерно на крајеве цеви пре стезања, смањите трење између спољашњег зида цеви и унутрашње површине калупа током формирања ударца како бисте избегли абразију површине калупа
• Одржавање калупа након операције: Након завршетка дневне смене производње, раставите калупе и потопите их у течност за чишћење против рђе, потпуно осушите на ваздуху и чувајте у затвореним кутијама за складиштење прашине како бисте спречили оксидацију рђе површине легуре калупа

Неправилан рад као што је обрада неподмазаних сирових цеви или мешање остатака тврдог метала у шупљину калупа ће изазвати неповратне трагове огреботина на површини која формира калуп. Једном када се појаве огреботине на унутрашњем зиду калупа, крајеви скупљених цеви ће имати одговарајуће линеарне дефекте удубљења, који се не могу елиминисати накнадном обрадом полирања. Строга примена стандардизованих корака одржавања може продужити сервисни циклус сваке групе калупа за више од педесет процената, смањујући учесталост набавке калупа и застоја опреме изазване заменом калупа.

Поред правила свакодневног одржавања, редовни циклуси инспекције опреме такође морају укључити калибрацију зазора главе чекића. Превелики зазор између главе чекића и калупа ће довести до нестабилне величине формирања цеви, док премали зазор убрзава међусобно хабање компоненти чекића и калупа. Недељно прилагођавање зазора склопа чекића према радним сатима опреме одржава одговарајући јаз унутар фабрички калибрираних стандардних вредности, балансирајући прецизност димензија готовог производа и брзину хабања калупа.

8. Заједничке шеме усклађивања распореда производње за опрему за скупљање цеви

Различити распореди фабричких производних линија одређују начин постављања и помоћне пратеће објекте потребне за опрему за скупљање цеви. Произвођачи обраде металних цеви широко усвајају три зреле схеме распореда према величини простора радионице и редоследу тока обраде, при чему свака шема одговара различитим режимима производње:

8.1 Независни распоред обраде са једном станицом

Овај распоред се односи на мале радионице за обраду са раштрканом независном обрадом наруџби, постављајући једну машину за скупљање чекића као независну станицу за обраду одвојену од опреме за сечење, полирање и нарезивање навоја. Независна станица резервише околни радни простор за ручно утовар и истовар дугих цеви у дужини од 6000 мм, а покретни регали за складиштење материјала могу се поставити поред машине за одвојено складиштење сирових цеви и готових производа. Независни распоред не мора да се повезује са предњом и задњом опремом за обраду преко транспортних линија, са ниским трошковима трансформације за новоизграђене мале прерађивачке радионице.

8.2 Изглед повезане линеарне монтажне линије

Произвођачи средње величине са континуираним уређеним током обраде усвајају линеарни распоред монтажне линије, постављајући опрему за скупљање између станице за сечење цеви и станице за завршну обраду површине. Оквири за транспорт са ваљцима на кратким растојањима су усклађени са обе стране тела машине да аутоматски пренесу исечене сирове цеви на стезну стезну главу и шаљу формиране скупљене цеви на следеће процедуре полирања. Интегрисани линеарни распоред смањује учесталост ручног руковања полупроизводима цеви, смањујући интензитет рада и избегавајући огреботине од судара на површини током ручног преноса.

8.3 Вишемашински паралелни флексибилни производни распоред

Велике фабрике за прераду које примају мешовите поруџбине на велико конфигуришу више машина за стезање чекића у паралелном распореду, са заједничким складишним простором за сировине и јединственим простором за сортирање готових производа у средини група опреме. Свака машина може независно да обрађује различите спецификације цеви без ометања суседне опреме, а оператери могу истовремено преузети контролу над две до три машине због једноставног аутоматског стезања и логике рада опреме за стезање чекића. Паралелни распоред увелико побољшава укупни капацитет испоруке наруџби током сезоне врхунца производње без значајног проширења површине радионице.

9. Често постављана техничка питања о обради скупљања цевним чекићем

10. Приступите прилагођеним решењима за обраду за прецизно обликовање цеви

Свака фабрика за прераду металних цеви има јединствене производне захтеве засноване на типовима производа, величинама поруџбине и условима распореда радионице, тако да се стандардизована серијска опрема може упарити са прилагођеним помоћним компонентама како би одговарала персонализованим захтевима обраде. Помоћне прилагодљиве конфигурације укључују дугачке цевне аутоматске потпорне оквире, аутоматске ваљкасте столове, специјалне унутрашње навлаке за калупе против гребања и модуле за приказ дигиталне величине, који се могу слободно комбиновати у складу са стварним производним потребама без модификације структуре машине за формирање чекића.

Зхаокинг Феихонг Мацхинери & Елецтрицал Цо., Лтд.развија и производи пуну серију опреме за скупљање цеви са чекићем, оптимизујући структурални дизајн и параметре обраде на основу година података о тестирању производње на лицу места прикупљених од фабрика за прераду металних цеви у више индустрија. Сваки модел опреме се подвргава континуираном тестирању старења у раду пре испоруке, верификовању стабилности снаге формирања ударца, механизма за закључавање калупа и дуготрајног рада у условима обраде са различитим спецификацијама.

За произвођаче који траже флексибилну опрему за формирање цеви погодну за производњу малих серија цеви са више спецификација, процена степена подударања између параметара машинске обраде и интерних линија производа је кључни корак за одабир одговарајуће опреме за формирање. Основне предности брзе замене калупа, широког опсега обраде пречника цеви и интегрисане компактне структуре чине опрему за скупљање са чекићем поузданим избором за флексибилне радионице за прецизну обраду цеви.

Режим обликовања распршеним ниским напрезањем избегава многе недостатке квалитета уобичајене у обради статичког екструдирања, снижавајући стопу одбацивања готових скупљених цеви и поједностављујући процедуре полирања и корекције након обраде. Производни тимови могу да се усредсреде на стабилно континуирано формирање цеви без честог подешавања искључења изазваног пребацивањем спецификације, побољшавајући глаткоћу целог радног тока обраде цеви од сечења сировог материјала до испоруке готовог производа.

За фабрике које редовно ажурирају спецификације производа за цеви и примају мешовите поруџбине у малим серијама, свеобухватна оперативна флексибилност коју доноси технологија обликовања типа чекића ствара стабилне дугорочне производне предности којима наменска опрема за скупљање у једној спецификацији не може да се мери. Стандардизовани опсег параметара серијске опреме покрива већину основних захтева за формирање округлих цеви у секторима производње хардвера, опреме за грејање и прецизних инструмената, смањујући потребу за постављањем више одвојених машина за формирање за руковање различитим величинама пречника цеви.

Након потврде материјала цеви, опсега пречника цеви и дужине скупљања производа за унутрашњу прераду, менаџери производње могу да добију циљане предлоге за конфигурацију опреме и детаљно упознавање са техничким параметрима како би одговарали стварном распореду радионице и дневним захтевима за производним капацитетом. Прилагођени помоћни структурни додаци могу се додати стандардном телу машине да би се реализовало полуаутоматско храњење и пражњење, додатно смањујући кораке ручног рада током континуираних смена обраде.

Технички инжењери опреме могу да сортирају циљане шеме распореда и документе са спецификацијама рада према величини фабричке локације и редоследу тока обраде, помажући производним тимовима да заврше стабилно пуштање опреме у рад и брзу обуку радника након доласка опреме. Комплетна техничка упутства након испоруке покривају стандарде одржавања калупа, контролне листе за дневне инспекције опреме и уобичајене методе подешавања дефекта приликом формирања, подржавајући дуготрајан стабилан рад станица за обраду цеви за скупљање на лицу места.
