Како савијач равних цеви трансформише производњу индустријских цеви?

1. Шта је тачно савијач равних цеви и како функционише?

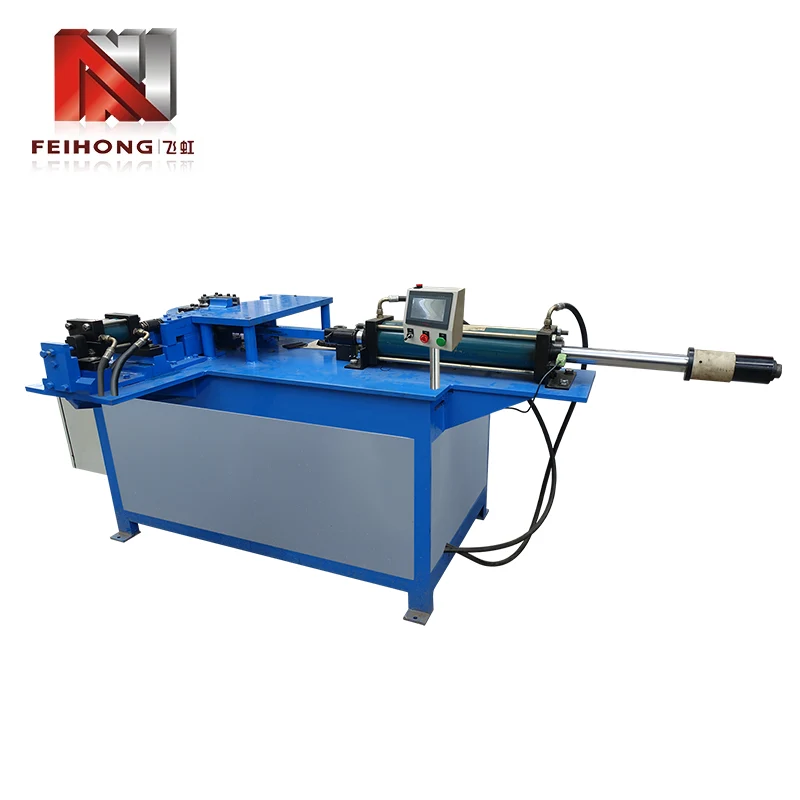

A Савијач равних цевије специјализована машина дизајнирана да савија правоугаоне, квадратне или овалне цеви дуж једне равни без урушавања попречног пресека. За разлику од савијача округлих цеви који користе трнове и матрице за брисање за одржавање кружних профила, савијање равних цеви захтева пажљиво усклађене алате који подржавају шира лица цеви док омогућавају да се уже ивице контролишу деформишу. Основни изазов лежи у управљању диференцијалним истезањем и компресијом који се јављају по ширини равног пресека - спољашњи зид се издужује док се унутрашњи зид сабија, а без одговарајуће подршке, цев ће се извијати или наборати.

Принцип рада се усредсређује на три главна елемента: матрицу за савијање (или форму), матрицу за стезање и матрицу за притисак. Цев је причвршћена између стезаљке и калупа за савијање, а затим се ротира око радијуса матрице за савијање. За равне профиле, матрица за савијање садржи жлеб који одговара спољашњим димензијама цеви, обезбеђујући бочну подршку како би се спречило урушавање ширих површина према унутра. Неке напредне машине такође користе авипер диекоји клизи дуж унутрашњег радијуса цеви да би елиминисао наборе, и амандрел(иако је мање уобичајено за равне делове) се може уметнути да подржи унутрашњу шупљину ако је цев шупља. Цео процес се обично покреће хидраулично или електрично, са ЦНЦ контролама које омогућавају прецизну поновљивост угла и секвенце савијања у више корака.

Једна од дефинишних карактеристика аСавијач равних цевије његова способност да производи кривине са минималним изобличењем уз одржавање чврстих толеранција. Ово се постиже крозконтролисана компензација повратне опруге—машина се мало савија изнад циљног угла, знајући да ће се материјал опустити за предвидљиву количину. Савремене јединице интегришу сензоре који мере стварне углове савијања у реалном времену и динамички подешавају положај рам, обезбеђујући да сваки део одговара ЦАД моделу у оквиру ±0,5 степени. Комбинација робусне конструкције и интелигентне контроле чини ову опрему незаменљивом за производњу високог квалитета.

2. Које индустрије се највише ослањају на савијање равних цеви?

Савијање равних цеви није ниша процес – оно је уграђено у ланце снабдевања више тешких индустрија. Следећи сектори зависе одСавијач равних цевиопрема за производњу структуралних и естетских компоненти које се не могу постићи округлим цевима.

• Аутомобили и транспорт:Оквири шасије, кавези, структуре седишта и компоненте издувног система често користе правоугаоне или овалне цеви. Равно савијање омогућава дизајнерима да максимизирају однос снаге и тежине док ефикасно пакује компоненте унутар уских омотача возила.
• Изградња и архитектура:Рукохвати, степеништа, завесе и декоративне металне фасаде често имају савијене правоугаоне делове. Визуелна привлачност чистих кривина без бора је најважнија у архитектонским апликацијама.
• ХВАЦ и вентилација:Системи за канализацију и вентилацију користе равне овалне цеви за одржавање високог протока ваздуха док се уклапају у плитке плафонске просторе. Савијање ових профила захтева прецизну контролу како би се избегло ограничавање унутрашњег попречног пресека.
• Пољопривредна опрема:Заштитне структуре трактора од превртања (РОПС), рамови прикључка и осовине за наводњавање користе савијене правоугаоне цеви за издржљивост и економичну производњу.
• Намештај и канцеларијски ентеријери:Модерни рамови столова, системи полица и изложбени штандови користе чисте линије савијених равних цеви да би се постигла минималистичка естетика са високим структуралним интегритетом.

У сваком од ових поља, савијач равних цеви служи као омогућава слободу дизајна, омогућавајући инжењерима да замене заварене спојеве континуираним савијеним деловима који су јачи, лакши и визуелно привлачнији. Свестраност опреме значи да чак и мале радионице могу произвести компоненте професионалног квалитета за ова захтевна тржишта.

3. Које су главне врсте савијача за равне цеви данас доступне?

Машине за савијање равних цеви су категорисане према начину активирања, контролном систему и конфигурацији алата. Избор правог типа зависи од обима производње, врсте материјала и сложености савијања. Испод је упоредни преглед најчешћих варијанти.

Ручни савијачифаворизовани су одељења за одржавање и образовних институција због њихове ниске цене и једноставности.Хидрауличне машиненуде добар баланс снаге и приступачности, што их чини радним коњем многих фабричких радњи.ЦНЦ ротациони савијачипредстављају најсавременију технологију, са могућношћу складиштења стотина програма и аутоматске компензације за варијације материјала.Компресијски савијачи, иако су мање прецизни, изузетно су брзи и економични за масовну производњу једноставних кривина у цевима са танким зидовима.

Осим ове четири категорије, постоје и хибридне машине које комбинују хидрауличну снагу са ЦНЦ контролом, нудећи најбоље из оба света. Приликом одабира типа, битно је узети у обзир не само тренутно оптерећење, већ и потенцијал будућег проширења на сложеније геометрије.

4. Како одабир материјала утиче на процес савијања?

Материјал цеви је вероватно најкритичнији фактор који утиче на квалитет савијања. Различите легуре показују различите степене дуктилности, повратног опруге и очвршћавања, што се све мора узети у обзир при подешавању савијања. Испод је преглед уобичајених материјала и њихових карактеристика савијања.

Милд Стеел

Материјал који највише опрашта; нуди добру дуктилност и предвидљив повратак. Погодно за већину операција савијања опште намене без посебних мера предострожности.

Нисколегирани (ХСЛА) челик високе чврстоће

Захтева веће силе савијања и показује већу повратну снагу. ЦНЦ компензација се препоручује да би се одржала тачност угла.

нерђајући челик (аустенит)

Рад се брзо стврдњава, што може довести до пуцања ако је радијус савијања сувише чврст. Користите спорије брзине цилиндра, адекватно подмазивање и полирани алат да бисте смањили трење.

Легуре алуминијума (5ккк, 6ккк)

Лагана и отпорна на корозију, али склона набирању и пуцању. Већи радијуси савијања (3‑5× ширина цеви) и пажљива подешавања зазора су неопходни.

Бакар и месинг

Високо дуктилна и лако се савија, али меке површине се лако кваре. Фино обрађене матрице и правилан зазор спречавају нагризање и површинске дефекте.

Поред легуре, дебљина зида игра виталну улогу. Дебљи зидови пружају већу отпорност на урушавање, али захтевају већу тонажу. Танкозидне цеви су подложне извијању на унутрашњем радијусу и могу захтевати унутрашње трнове или специјализоване матрице за брисаче. Опште правило је да дебљина зида треба да буде најмање 5% ширине цеви да би се постигло поуздано савијање без унутрашње подршке.

5. Које кључне спецификације треба да процените када бирате савијач равних цеви?

Избор праве машине укључује више од једноставног усклађивања максималне величине цеви. Свеобухватна евалуација треба да покрије следеће параметре, од којих сваки директно утиче на перформансе и дуговечност.

1. Максимални капацитет савијања:Ово укључује ширину цеви, висину и дебљину зида које машина може да поднесе. Увек бирајте машину са најмање 20% већим капацитетом од вашег највећег очекиваног дела да бисте узели у обзир варијације материјала и непредвиђене захтеве.
2. Минимални радијус савијања:Изражено као вишекратник ширине цеви (нпр. 2×В). Ужи радијуси захтевају софистициранију алатку и већу крутост машине. За већину примена, радијус од 3×В је сигурна почетна тачка.
3. Опсег угла савијања:Већина машина се може савијати од 0° до 180°, али неке специјализоване јединице нуде и до 220° за апликације са превеликим савијањем. Уверите се да машина може да постигне углове који су вам потребни без мешања алата.
4. Брзина циклуса:Мерено у секундама по кривини, ово утиче на пропусност производње. Хидрауличне машине обично круже за 5-15 секунди, док серво-електричне јединице могу постићи 2-5 секунди за мале делове.
5. Контролни систем:Основни ПЛЦ наспрам потпуног ЦНЦ-а са програмирањем на екрану осетљивом на додир. ЦНЦ нуди већу флексибилност, али долази са већим почетним трошковима и стрмијом кривом учења.
6. Компатибилност алата:Проверите да ли машина користи индустријске стандардне алате или власнички дизајн. Стандардизовани алати смањују време испоруке и трошкове за замену калупа.
7. Захтеви за напајање:Хидрауличне машине требају наменску јединицу за напајање (често 15-75 кВ), док електричне машине раде на стандардним 3-фазним изворима напајања. Размотрите електричну инфраструктуру вашег објекта.

Добро одабрана машина не само да ће задовољити тренутне потребе производње, већ ће и задовољити будући раст сложености делова и разноврсности материјала. Мудро је укључити и производне инжењере и особље за одржавање у процес одабира како би се осигурало да одабрана опрема буде у складу са оперативним реалностима.

6. Који су најчешћи дефекти савијања равних цеви и како се могу спречити?

Чак и са висококвалитетним савијачем равних цеви, дефекти могу настати услед неправилног подешавања, истрошеног алата или недоследности материјала. Разумевање ових начина квара је први корак ка превенцији. Испод су најчешћи проблеми и њихови лекови.

• Боре на унутрашњем радијусу:Појављује се када се унутрашњи зид стисне брже него што материјал може да прими. Узроковано недовољним притиском матрице брисача или радијусом савијања који је сувише чврст за дебљину зида.Превенција:Повећајте силу матрице за брисаче, користите већи радијус или додајте трн који подржава унутрашњи зид.
• Колапс попречног пресека (спљоштење):Широка лица пећине цеви се увлаче унутра, губећи структурни интегритет. Уобичајено код цеви са танким зидовима или када матрица за савијање не пружа адекватну бочну подршку.Превенција:Користите матрицу која ближе спољашњим димензијама цеви и размислите о калупу за притисак који се активно гура на спољни зид током савијања.
• Спрингбацк варијанта:Недоследна опруга доводи до делова који не испуњавају циљни угао, посебно при савијању челика високе чврстоће или алуминијума.Превенција:Примените ЦНЦ прекомерно савијање са повратном спрегом угла у реалном времену. Такође, уверите се да је материјал из једне серије са доследним механичким својствима.
• Огреботине и огреботине на површини:Огреботине настају када цев клизи на матрицу за савијање или брисач. Зарезивање је посебно проблематично код алуминијума и нерђајућег челика.Превенција:Користите углачане алате, нанесите одговарајуће мазиво и одржавајте одговарајући зазор да бисте смањили трење.
• Увртање или опруга-назад у равни:Цев може мало да се окрене ван равни савијања, што резултира уврнутим делом. Ово је често због неуједначеног притиска стезања или неусклађеног алата.Превенција:Проверите поравнање матрице стезаљке и уверите се да је цев постављена право угао пре сваког савијања.

Редовна провера алата и периодична калибрација сензора угла машине могу открити многе од ових проблема пре него што доведу до отпадања делова. Документовање параметара за свако успешно подешавање такође помаже у решавању проблема у будућности.

7. Како треба одржавати савијач равних цеви ради дугорочне поузданости?

Правилно одржавање је неопходно за очување тачности и животног века савијача равних цеви. Проактивни режим не само да смањује време застоја, већ и обезбеђује доследан квалитет савијања. Следећи приступ корак по корак се препоручује за већину хидрауличних и ЦНЦ машина.

1. Дневни визуелни преглед:Проверите да ли има цурења хидрауличке течности, лабавих вијака и знакова хабања на матрицама за стезање и савијање. Очистите радну површину и уклоните све металне струготине или остатке.
2. Подмазивање покретних делова:Нанесите маст или уље које је одредио произвођач на све тачке окретања, клизне стазе и вретено матрице за савијање. Прекомерно подмазивање може привући прљавштину, па користите само препоручену количину.
3. Одржавање хидрауличне течности:Пратите нивое течности и мењајте филтер у интервалима наведеним у упутству. Контаминирана течност је водећи узрок квара вентила и пумпе.
4. Калибрација сензора угла:Користите прецизни угломер или дигитални мерач угла да бисте проверили тачност угла савијања машине. Поново калибрирајте ако одступања прелазе ±0,3°.
5. Инспекција брисача и матрица притиска:Проверите да ли има бодова или деформације. Истрошене матрице треба поново брусити или заменити како би се спречило набирање и оштећење површине.
6. Провера електричног система:За ЦНЦ машине, проверите да ли су сви каблови безбедни, да заустављања у нужди исправно функционишу и да контролна табла не приказује кодове грешака.
7. Годишња свеобухватна услуга:Ангажујте сертификованог техничара да изврши потпуни ремонт, укључујући заптивке хидрауличних цилиндара, хабање пумпе и ажурирања софтвера.

Чување детаљног дневника свих активности одржавања—укључујући замену уља, замене калупа и калибрације—помаже у предвиђању образаца хабања и ефикасном заказивању застоја. Добро одржаван савијач равних цеви може да пружи деценије поуздане услуге.

8. Шта чека будућност технологије савијања равних цеви?

Еволуција савијања равних цеви је вођена захтевом за већом ефикасношћу, прецизношћу и одрживошћу. Концепти индустрије 4.0 се све више интегришу у машине за савијање, омогућавајући прикупљање података у реалном времену и предвиђање одржавања. Сензори уграђени у алат прате варијације хабања и силе, враћајући информације централном систему који може аутоматски препоручити оптималне параметре савијања.

Још један тренд у настајању је употребасерво-електрични погониуместо традиционалне хидраулике. Ови системи троше мање енергије, производе мање буке и нуде већу прецизност позиционирања. Они су посебно атрактивни за произвођаче који желе да смање свој угљенични отисак. Поред тога,адитивна производњапочиње да утиче на дизајн алата — 3Д штампане калупе са конформним каналима за хлађење могу да побољшају управљање топлотом током савијања великом брзином.

Вештачка интелигенција такође улази у секвенцирање савијања. Алгоритми вештачке интелигенције могу да анализирају својства материјала и историју сваке серије цеви да предвиде повратак са невиђеном тачношћу, смањујући стопе отпада и време подешавања. Штавише,колаборативни роботи(коботи) се упарују са савијачима равних цеви ради аутоматизације утовара и истовара, омогућавајући људским оператерима да се фокусирају на контролу квалитета и оптимизацију процеса.

Како се индустрија креће кадигитални близанци—виртуелне реплике ћелије за физичко савијање — инжењери ће моћи да симулирају читав низ производних циклуса пре него што се једна цев савије. Ова могућност ће драматично скратити време од дизајна до готовог дела, чинећи производњу по мери скоро једнако ефикасном као масовна производња. Будућност савијања равних цеви је несумњиво паметна, повезана и све аутономнија.

9. Често постављана питања о савијачима равних цеви
